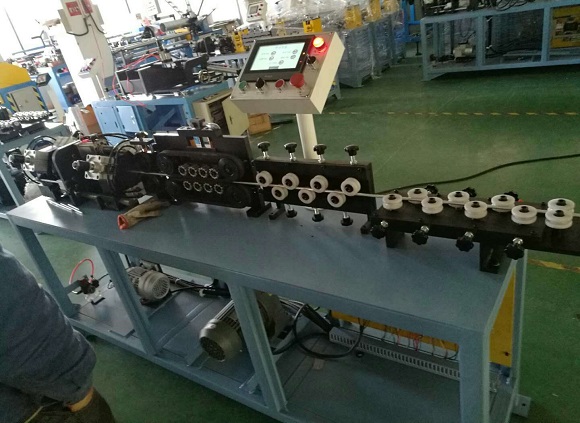

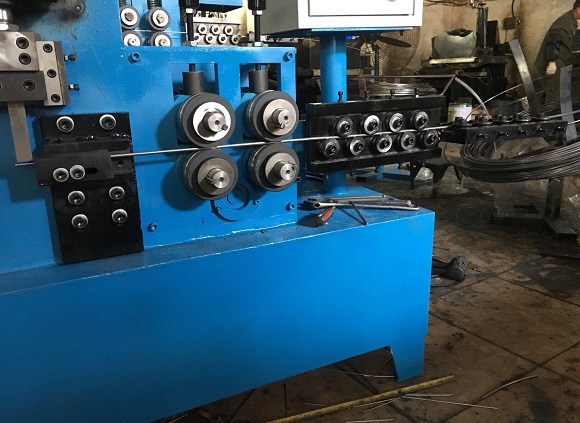

不銹鋼制品管在焊接后需要進(jìn)行校直，此工藝是為了保證不銹鋼管直度、橢圓度，所以需要對(duì)焊接后的不銹鋼管進(jìn)行整形、定徑，以保證產(chǎn)品達(dá)到要求。校直方法有冷壓校直、熱校直、熱點(diǎn)校直、加壓回火校直、回火余熱校直和反擊法校直。需要根據(jù)鋼管的形狀、材質(zhì)、硬度等不同情況和要求選用。接下來(lái)了解一下不銹鋼制品管生產(chǎn)要點(diǎn)——校直。
一、冷壓校直 冷壓校直適用于硬度低于35HRC的管材，或表面淬火的淬硬層深度小于管材直徑或厚度1/5的不銹鋼制品管。
用壓力機(jī)加壓或錘擊校直時(shí)，應(yīng)注意將管材兩端放平，要掌握好加壓程度，變形較大的長(zhǎng)管，要分段逐點(diǎn)加壓，避免形成難校的雙峰或扭曲。
二、熱校直 對(duì)于硬度較高的不銹鋼管材可采用熱校直。
利用工件淬火冷卻至Ms點(diǎn)（200℃左右或工藝文件指定的溫度范圍），尚有較多的殘余奧氏體的良好塑性，或過(guò)冷奧氏體向馬氏體轉(zhuǎn)變過(guò)程中的超塑性（相變誘發(fā)塑性）進(jìn)行加壓校直。操作時(shí)動(dòng)作要迅速，校至符合要求后，即將工件吊掛空冷。
還可以對(duì)上述鋼管，以較大的壓力在專用加壓夾具中壓緊，進(jìn)行冷卻相變。冷卻時(shí)間按工件的有效厚度1-1.5min/mm計(jì)算。
應(yīng)注意控制終校溫度，一般不小于60℃，否則易壓斷。熱壓校直來(lái)不及校好或回火后變形仍然不合格的工件，應(yīng)用加壓回火法補(bǔ)救。
三、熱點(diǎn)校直 凡經(jīng)淬火、回火后硬度高于35HRC的工件，當(dāng)允許有局部的軟區(qū)，或變形凸面為非工作面時(shí)，可采用熱點(diǎn)校直。
將工件的變形凸面朝上墊平穩(wěn)，用氧乙炔焰（中性焰）在凸面的高點(diǎn)處迅速加熱到700℃以上，然后即用濕棉紗覆蓋冷卻，利用局部回火后的體積收縮將工件校直。
熱點(diǎn)應(yīng)在工件的不重要的部位實(shí)行，加熱應(yīng)迅速，范圍應(yīng)小而淺，一點(diǎn)不行可以多加熱幾點(diǎn)，但不宜在同一位置重復(fù)加熱。
熱點(diǎn)溫度應(yīng)不使不銹鋼制品管發(fā)生相變，否則在冷卻時(shí)易開(kāi)裂。
四、加壓回火校直 加壓回火校直適用于形狀簡(jiǎn)單易于裝夾平直的制品管，利用回火過(guò)程中的塑性與應(yīng)力松弛進(jìn)行校直。
將變形工件裝夾于夾具中，開(kāi)始不要壓的太緊，進(jìn)爐短時(shí)加熱，即出爐趁熱將夾具迅速壓緊，再繼續(xù)回火；變形太大的
不銹鋼制品管，宜在低于回火溫度的條件下，反復(fù)逐漸加熱，壓直后繼續(xù)回火。
回火溫度不應(yīng)超過(guò)規(guī)定，以免焊管硬度不合格。加壓回火后，除因避免回火脆性的工件應(yīng)快冷外，一般宜緩冷后再松開(kāi)夾具。
五、回火余熱校直 采用300℃以上溫度回火的工件，利用回火出爐時(shí)的熱塑性加壓校直。校直時(shí)可將工件逐件出爐，在壓力機(jī)下校直，加壓方法與冷壓校直相同，校直好的工件繼續(xù)空冷。
六、反擊法校直 對(duì)于高硬度的薄、細(xì)長(zhǎng)制品管，對(duì)其變形凹面，以硬質(zhì)合金小錘子仔細(xì)敲擊，使焊管局部產(chǎn)生延展擠壓力而校正變形。
反擊法所用的錘子，其硬質(zhì)合金錘面應(yīng)打磨光滑平整，被校工件應(yīng)在正對(duì)敲擊部位墊實(shí)不得有空隙，否則將敲斷工件。反擊法可在工件變形凹面多處進(jìn)行，直至將工件校直。
以上就是不銹鋼制品管生產(chǎn)要點(diǎn)——校直工藝的介紹。制品管在生產(chǎn)后會(huì)應(yīng)用到后期的裝配或使用當(dāng)中，要是管材本身不夠直或有些許彎曲，就會(huì)影響后期的裝配和使用，所以要在焊接后要進(jìn)行校直，要是一次校直的效果不佳，可進(jìn)行二次校直，直到產(chǎn)品符合要求為止。
