不銹鋼家具管作為總體結構管材，大部分需要進行壓彎加工；而家具構件多采用201、304不銹鋼材質，硬度比較大，這對后期彎曲工藝不太友好，容易出現斷裂、起皺、彎曲角度不精準等情況；所以，不銹鋼管需要進行軟化，后面的工藝才能順利進行，今天給大家介紹不銹鋼家具管退火加工。
退火固溶亦即碳化物固溶退火, 一種將工件加熱至1850 deg F(1010攝氏度)以上而脫除碳化物沉淀（即從不銹鋼固體溶液中逃逸的碳）的工藝；然后將其迅速降溫，所含碳化物返回不銹鋼固體溶液中。這當中的溫度不能過高也不能過低，迅速降溫也要把控好時間，不然很難達到想要的效果。

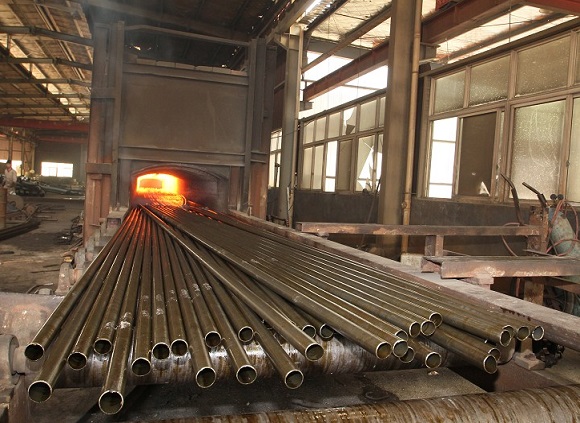

奧氏體不銹鋼管通過固溶處理來軟化，一般將
不銹鋼家具管加熱到950～1150℃左右，保溫一段時間，使碳化物和各種合金元素充分均勻地溶解于奧氏體中；然后快速淬水冷卻，碳及其它合金元素來不及析出，獲得純奧氏體組織，稱之為退火固溶處理，溫度與時間也需把控好。
退火固溶處理能夠使不銹鋼制品管組織和成分均勻一致，這對原料尤其重要，因為熱軋線材各段的軋制溫度和冷卻速度不一樣，造成組織結構不一致。在高溫下原子活動加劇，σ相溶解，化學成分趨于均勻，快速冷卻后就獲得均勻的單相組織。
也能消除不銹鋼焊管的加工硬化，以利于繼續冷加工，通過固溶處理，歪扭的晶格恢復，伸長和破碎的晶粒重新結晶，內應力消除，不銹鋼管材抗拉強度下降，伸長率上升。還能恢復不銹鋼固有的耐蝕性能，由于冷加工造成碳化物析出，晶格缺陷使不銹鋼耐蝕性能下降，固溶處理后鋼管耐蝕性能恢復到最佳狀態。
以上就是不銹鋼家具管退火加工，通過高溫加熱使碳化物和各種合金元素充分均勻地溶解，再快速降溫獲得成分均勻的材質，既能消除應力、軟化組織，也保留了不銹鋼制品管的耐腐蝕性。為彎曲加工提供了更好的條件，避免彎曲過程中出現斷裂、褶皺現象，提高了鋼管良品率，也延長了家具產品的使用壽命。
