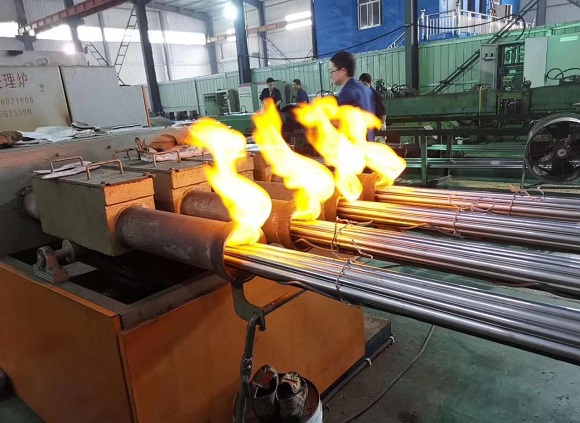

304不銹鋼管作為耐腐蝕鋼，在常規(guī)應(yīng)用時(shí)是不易生銹的，但是在苛刻條件中還是難以避免腐蝕，所以需要通過光亮退火來加強(qiáng)其耐腐蝕性。還能軟化材質(zhì)，利于后期深加工，不易出現(xiàn)晶間腐蝕導(dǎo)致開裂。今天給大家講解一下304不銹鋼管光亮退火的條件和方法，看看該工藝進(jìn)行的條件需要符合哪些要求：        1、爐膛密封性：光亮退火爐閥門關(guān)閉并與外界空氣隔絕;如果使用氫氣作為維護(hù)氣體，則只需要一個(gè)排氣口。

       2、爐內(nèi)的水蒸氣：一方面，檢查爐料是否干燥，其次，進(jìn)入爐內(nèi)的不銹鋼管是否過度含水。

       3、保持氣壓：為避免微滲漏的出現(xiàn)，爐內(nèi)的維護(hù)氣體應(yīng)堅(jiān)持一定的正壓。如果是氫氣維持氣體，通常需要超過20kBar。

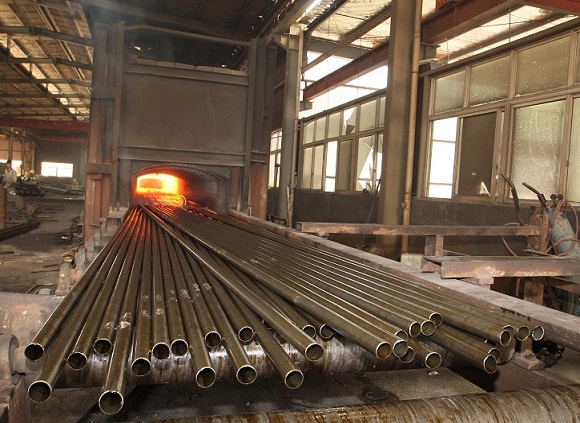

       4、退火溫度：是否達(dá)到常溫？不銹鋼熱處理通常采用固溶熱處理，即通常所說的退火，溫標(biāo)為1040~1120℃。您還可以通過退火爐研究孔。退火區(qū)的不銹鋼管應(yīng)處于白熾狀態(tài)，但不會(huì)出現(xiàn)軟化和下垂。

       5、退火氣氛：304不銹鋼管的退火氣氛主要選自純氫。因此，大氣的純度無限接近100.它不能富含過量的氧氣和水蒸氣，因?yàn)榇髿馐遣讳P鋼管質(zhì)量的主要原因。        將帶鋼進(jìn)行退火處理，退火溫度處于900℃至1000℃之間，持續(xù)時(shí)間為1分鐘至3分鐘，通板速度40mpm至70mpm。下面我們來看一下具體操作：

　　1、物理除磷：將經(jīng)過退火處理的帶鋼進(jìn)行表面氧化皮去除，物理除磷中首先進(jìn)行破磷機(jī)破磷工藝，通過破磷機(jī)張力的張力拉伸，使帶鋼產(chǎn)生0.5±0.2%的延伸，使鋼帶表層氧化皮與不銹鋼基體脫離;再通過拋丸機(jī)拋丸工藝，通過拋輪拋射至帶鋼表面，使帶鋼表層氧化皮被拋丸拋脫落帶鋼表面，拋丸之后帶鋼進(jìn)入酸洗工藝。

       2、熱退火酸洗：對(duì)經(jīng)過物理除磷處理后的帶鋼進(jìn)行酸洗，得到白皮不銹鋼卷產(chǎn)品;

　　3、冷軋?jiān)賶海翰捎美滠垯C(jī)組對(duì)酸洗后的帶鋼進(jìn)行5-13道次的軋制，最終軋制厚度為0.3mm至6.0mm。

　　4、冷退火酸洗：對(duì)經(jīng)過冷軋?jiān)賶鹤鳂I(yè)后的帶鋼在1100℃?1200℃進(jìn)行連續(xù)退火，退火時(shí)間為1分鐘至3分鐘，再通過電解，然后經(jīng)過冷退火混酸酸洗，得到最終再壓產(chǎn)品。最終304不銹鋼管性能：機(jī)械性能屈服強(qiáng)度200N至350N2，抗拉強(qiáng)度600N至800N2，硬度HV為150至200，金相等級(jí)7.0至9.0級(jí);耐蝕性與成型性均滿足標(biāo)準(zhǔn)。        以上就是304不銹鋼管光亮退火的條件和方法，爐膛密封性、爐內(nèi)的水蒸氣、爐內(nèi)氣壓、退火溫度和退火氣氛等條件都需要嚴(yán)格控制。操作方法分為四大步驟：物理除磷、熱退火酸洗、冷軋?jiān)賶汉屠渫嘶鹚嵯础０凑找陨弦笞鞒鰜淼?04不銹鋼管性能和質(zhì)量才能有保證。
